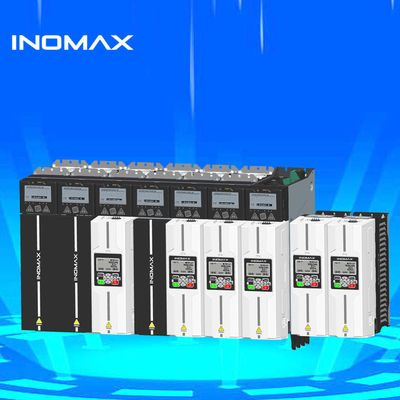

Inomax Modulo Multi-Drive VFD AC de poupança de energia com alto binário de baixa frequência

Introdução simples do Inomax

A Inomax é fabricante profissional deDispositivos de baixa tensão AC de frequência variávelA posição VFD do Inomax é paraaplicação complexa, para as aplicações que têm uma elevada exigência de tecnologia de acionamento AC.

Conversores de frequência Inomax que podem competir comAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton série RGX

A Inomax também fornece boas soluções para o nosso cliente para - Transmissão industrial, controle de tensão, elevação, centrífuga de alta velocidade, máquinas-ferramentas de precisão, controle de feedback de várias velocidades....

Com a qualidade super boa e preço competitivo, Inomax inverter de frequência AC amplamente aplicado para aço, cimento, químico, petróleo e gás, energia, polímero e borracha, celulose e papel, açúcar,Minerais e Mineração...

Inomax ACS880 multipropulsão

O que é uma unidade múltipla Inomax?

Um módulo multi-acionamento é construído a partir de módulos de acionamento industriais que são conectados a uma barra de barramento comum de DC. A barra de barramento comum é usada para fornecer aos módulos de acionamento energia DC,e cada módulo então inverte a DC para AC e alimenta um motor individualA potência de CC é derivada de uma única unidade de alimentação (rectificador) que é incorporada na extremidade frontal da mesma configuração multi-acionamento.Esta construção simplifica a instalação total e resulta em muitos benefícios- economia de cablagem, redução das correntes de linha e simplificação dos mecanismos de travagem, distribuição da energia através da barra comum de autocarro de CC,que pode ser utilizado para a travagem motor-motor sem a necessidade de um helicóptero de travagem ou de uma unidade de alimentação regenerativa; redução do número de componentes; maior fiabilidade; e poupança de espaço; e não há necessidade de um Centro de Controle de Motor separado (MCC).

Onde podem ser utilizados os multi-condutores?

Em termos gerais, os múltiplos acionamentos Inomax podem ser utilizados sempre que vários acionamentos/motores façam parte de um processo mecânico único ou integrado.O fornecimento comum do multipropulsor permite a implementação de funções globais de segurança e controloPor exemplo, uma máquina de papel tem muitos motores que devem ser controlados individualmente como um sistema completo.Os múltiplos motores Inomax oferecem comunicação rápida de sinais de torque e velocidade entre os motoresOs multidrives podem também ser utilizados quando os eixos dos motores de accionamento individuais não estão fortemente acoplados; por exemplo,em processos em que cada módulo de acionamento pode ser programado com um perfil de velocidade de modo a minimizar o consumo global de energiaEstes dois exemplos demonstram apenas a gama de aplicações em que os múltiplos motores Inomax oferecem vantagens substanciais em relação a outros tipos de construções de motores.Inomax multi-drive promete configuração modular de multi-drives fornece controle de múltiplos motores em uma faixa de potência de 1 - 7000 HPUma única unidade de retificador pode ser combinada com uma série de unidades de inversor conectadas em paralelo, para fornecer a corrente de saída necessária para qualquer aplicação.

Outros benefícios importantes incluem:

1Operação do motor sem codificador - desempenho superior de resposta dinâmica do algoritmo de controle de motor de controle de torque direto (DTC) patenteado da Inomax. Muitas aplicações podem ser executadas sem feedback do codificador.

2"Flexibilidade - Apenas quatro tipos de retificadores de diodos são utilizados para inverter a potência de entrada de três fases AC para a barra comum de barramento DC em toda a faixa de potência ACS880 (200 - 4600 HP).Os módulos de inversor (drives) estão disponíveis em cinco tamanhos (tamanhos de quadro R4 - R8) e cobrem a faixa de 1 a 7000 cvOs motores são alimentados por unidades R8 individuais ou por unidades R8 paralelas.

3Design compacto - As melhorias na tecnologia e nos componentes de potência reduziram a pegada total desses multi-drives em até 50%, em comparação com o design tradicional.

4Ampla gama de opções - extensões de I/O, ônibus de campo e um módulo de codificação de pulsos cabem todos dentro dos inversores.

5"Programação adaptativa - Este programa estende as I/O programáveis livremente e as extensas seleções de parâmetros incorporadas nas unidades múltiplas e acessadas através da ferramenta PC.

6Redução dos custos de instalação - Uma vez que a configuração modular utiliza um barramento comum de CC, a potência de entrada de cablagem necessária é uma única ligação AC trifásica.o cablagem está ligada ao módulo do retificador através de um conector exclusivo plug-in, que então alimenta toda a linha comum de DC.

7"Redundância - Peças de substituição comuns e capacidade de continuar a funcionar a carga reduzida, se o módulo estiver desativado.

Visão geral da construção Um multi-acionamento Inomax é construído a partir de várias seções diferentes.

As unidades-chave destes sistemas de multipropulsão incluem:

1. Módulos de linha de base (Módulos de linha de base):

É projetado apenas para retificação pura, e o interior é composto por diodos tiristor e reatores de linha de entrada de CC. A eletricidade precisa ser equipada com um módulo de freio.

2. Módulo SLM do retificador de retroalimentação (Módulo de linha inteligente): [Não recomendado]

Composto por condensador de suavização IGBT e DC, ele pode retificar a fonte de alimentação e alimentar a energia de volta para a rede.A tensão do autocarro de CC não pode ser constante e ajustávelNormalmente sub-classificada.

carga, o valor típico da THDi harmónica da corrente do lado da rede <30-35%

3. Módulo ALM do retificador ativo (Módulo de linha ativo): [Utilização recomendada e preferida]

Composto por condensador de suavização IGBT e DC, tem a função de feedback e retificação e também pode ser controlado de forma inteligente.

O efeito de corrente real produzido no lado da fonte de alimentação é próximo de uma onda senoidal, suprimindo assim harmônicos prejudiciais.Este módulo rectificador deve utilizar um módulo de entrada AIM correspondente.

Neste momento, os armônicos de corrente e tensão típicos do lado da rede sob carga nominal

Aplicações

Inomax aplica-se amplamente em diferentes áreas, por exemplo, aço, cimento, química, petróleo e gás, energia, polímero e borracha, celulose e papel, açúcar, minerais e mineração, engenharia elétrica,Setor de automação de automóveis e edifícios para fornecer uma solução completa e de alta qualidade e eficiência energética.

Como o papel importante para a automação marítima, a Inomax VFD assume uma responsabilidade importante.
Não importa se é o propulsor Azimuth ou o propulsor de proa, ou o guindaste ou o guindaste.

Máquinas para proteger os túneisA utilização de tubulações é essencial para a construção de túneis subterrâneos e é amplamente utilizada em várias indústrias, tais como transportes, mineração e energia hidroeléctrica.controlar o túnel protegida máquina precisa ter grande torque e também precisa VFD com tamanho menor porque o espaço limitadoUm sistema de controlo de frequência fiável e eficiente é, por conseguinte, essencial para o êxito das operações de túnel.A solução INOMAX de accionamento de frequência de arrefecimento de líquidos oferece um sistema de controlo óptimo que satisfaz as exigências das operações de túnel.

O sistema consiste em unidades de frequência, sistema de refrigeração por água.pode realizar o controlo de alta precisão de motores de indução comuns e motores de ímã permanente de alta eficiência na grande faixa de potência sob a condição de 380A sua estrutura ultracompacta e a sua elevada densidade de potência tornam-na especialmente adequada para aplicações com espaço de instalação limitado e ambientes adversos.e tem um excelente desempenho em várias condições ambientais extremas.

Vantagens da solução INOMAX de refrigeração líquida por acionamento de frequência

Eficiência elevada
A solução INOMAX de refrigeração a líquido com accionamento de frequência é altamente eficiente e pode proporcionar uma economia de energia de até 70% em comparação com os sistemas convencionais de arrefecimento a ar.Isto é conseguido através do uso de motores refrigerados a água, que têm uma eficiência superior aos motores refrigerados a ar. Os refrigeradores líquidos asseguram também que o sistema funcione a temperaturas ótimas,Reduzir o consumo de energia e minimizar o desgaste dos componentes.

Desempenho confiável
A solução INOMAX de accionamento de frequência de arrefecimento líquido foi concebida para oferecer um desempenho fiável em ambientes adversos.

Manutenção fácil
A solução INOMAX de accionamento de frequência de arrefecimento de líquido é fácil de manter e requer um tempo de inatividade mínimo.facilitando a substituição ou reparação de componentes defeituososOs refrigeradores líquidos são também concebidos com painéis removíveis para uma fácil limpeza.

A unidade multi-módulo Inomax ACS880 vem com vários tipos de unidades de alimentação, incluindo unidades de alimentação de diodos e unidades de alimentação regenerativa e estão disponíveis como versões arrefecidas a ar e líquido.Uma única fonte de alimentação e um arranjo de autocarro de CC com vários inversores reduzem a potência da linha e o tamanho do sistema.

Utilizar o controlo superior de praticamente qualquer tipo de motor AC com controlo directo do binário (DTC), incluindo motores de indução e de ímã permanente e máquinas síncronas.Soluções para muitas aplicações diferentes (como máquinas de papel, enroladores, laminadoras, linhas de processamento, guindastes, perfuração e marinha) são possíveis com conectividade flexível e uma ampla gama de opções.
