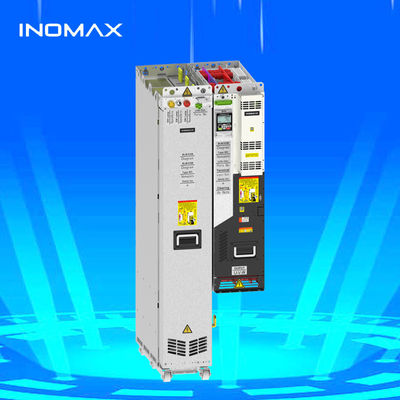

Instalação fácil ACS880 VFD de baixa harmonia VFD de alta velocidade VFD frontal ativo AFE

Introdução simples do Inomax

A Inomax é fabricante profissional deDispositivos de baixa tensão AC de frequência variávelA posição VFD do Inomax é paraaplicação complexa, para as aplicações que têm uma elevada exigência de tecnologia de acionamento AC.

Conversores de frequência Inomax que podem competir comAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton série RGX

A Inomax também fornece boas soluções para o nosso cliente para - Transmissão industrial, controle de tensão, elevação, centrífuga de alta velocidade, máquinas-ferramentas de precisão, controle de feedback de várias velocidades....

Com a qualidade super boa e preço competitivo, Inomax inverter de frequência AC amplamente aplicado para aço, cimento, químico, petróleo e gás, energia, polímero e borracha, celulose e papel, açúcar,Minerais e Mineração...

Inomax ACS880 multipropulsão

A diferença entre as unidades de regeneração padrão e as unidades de baixa harmonia

Pode haver alguma confusão sobre os tipos de inversores ?? padrão / 6 pulsos, baixos harmônicos ou unidades de regeneração.

Dispositivos de 6 pulsos

Estes são o tipo mais comum de inversor e eles têm um retificador de diodo na entrada.

Vantagens:

Relativamente rentável

Compacto

Eficiência (cerca de 98%)

Disponível

Desvantagens:

Gerar harmônicos na rede, especialmente aqueles sem uma corrente contínua

Desperdício de energia durante a travagem (através de uma resistência de travagem)

Dispositivos de baixa harmonia

Estes se dividem em duas categorias: os que utilizam um filtro passivo e os que possuem uma frente activa.A Inomax refere-se aos seus inversores frontais ativos como Ultra Low Harmonic Drives para ser claro sobre a tecnologia empregada.

Vantagens do filtro passivo:

Relativamente rentável

Simples.

Desvantagens do filtro passivo

Acionados para uma carga específica

Pode ficar sobrecarregado se a carga ou o abastecimento mudar

Não dinâmico

Grossa

Vantagens do Front End ativo:

A ponte de entrada do transistor não cria harmonias.

Compacto

Fácil de instalar e usar

Desvantagens do Front-End ativo:

Mais caro.

Reduziu a eficiência do inversor para cerca de 95%.Esta perda de eficiência é compensada no sistema de energia reduzindo as perdas no transformador., cabos e motor em comparação com um inversor de 6 pulsos

Dispositivos regenerativos

Esses drives compartilham o mesmo hardware que os drives de baixa harmonia com front-end ativo.no motor e quando em desaceleraçãoIsto é particularmente útil em cargas cíclicas, tais como elevadores.

Vantagens:

Eles podem permitir que a energia que seria desperdiçada se regenere de volta à rede; isso economiza dinheiro

Excelentes características de travagem

Desvantagens:

Desembolso de capital elevado

Redução da eficiência (o mesmo argumento se aplica às unidades de baixa harmonia com extremidade frontal ativa)

Os benefícios adicionais principais do Inomax Low harmonic drive incluem:

1Operação do motor sem codificador - desempenho superior de resposta dinâmica do algoritmo de controle de motor de controle de torque direto (DTC) patenteado da Inomax. Muitas aplicações podem ser executadas sem feedback do codificador.

2"Flexibilidade - Apenas quatro tipos de retificadores de diodos são utilizados para inverter a potência de entrada de três fases AC para a barra comum de barramento DC em toda a faixa de potência ACS880 (200 - 4600 HP).Os módulos de inversor (drives) estão disponíveis em cinco tamanhos (tamanhos de quadro R4 - R8) e cobrem a faixa de 1 a 7000 cvOs motores são alimentados por unidades R8 individuais ou por unidades R8 paralelas.

3Design compacto - As melhorias na tecnologia e nos componentes de potência reduziram a pegada total desses multi-drives em até 50%, em comparação com o design tradicional.

4Ampla gama de opções - extensões de I/O, ônibus de campo e um módulo de codificação de pulsos cabem todos dentro dos inversores.

5"Programação adaptativa - Este programa estende as I/O programáveis livremente e as extensas seleções de parâmetros incorporadas nas unidades múltiplas e acessadas através da ferramenta PC.

6Redução dos custos de instalação - Uma vez que a configuração modular utiliza um barramento comum de CC, a potência de entrada de cablagem necessária é uma única ligação AC trifásica.o cablagem está ligada ao módulo do retificador através de um conector exclusivo plug-in, que então alimenta toda a linha comum de DC.

7"Redundância - Peças de substituição comuns e capacidade de continuar a funcionar a carga reduzida, se o módulo estiver desativado.

Visão geral da construção Um multi-acionamento Inomax é construído a partir de várias seções diferentes.

As unidades-chave destes sistemas de multipropulsão incluem:

1. Módulos de linha de base (Módulos de linha de base):

É projetado apenas para retificação pura, e o interior é composto por diodos tiristor e reatores de linha de entrada de CC. A eletricidade precisa ser equipada com um módulo de freio.

2. Módulo SLM do retificador de retroalimentação (Módulo de linha inteligente): [Não recomendado]

Composto por condensador de suavização IGBT e DC, ele pode retificar a fonte de alimentação e alimentar a energia de volta para a rede.A tensão do autocarro de CC não pode ser constante e ajustávelNormalmente sub-classificada.

carga, o valor típico da THDi harmónica da corrente do lado da rede <30-35%

3. Módulo ALM do retificador ativo (Módulo de linha ativo): [Utilização recomendada e preferida]

Composto por condensador de suavização IGBT e DC, tem a função de feedback e retificação e também pode ser controlado de forma inteligente.

O efeito de corrente real produzido no lado da fonte de alimentação é próximo de uma onda senoidal, suprimindo assim harmônicos prejudiciais.Este módulo rectificador deve utilizar um módulo de entrada AIM correspondente.

Neste momento, os armônicos de corrente e tensão típicos do lado da rede sob carga nominal

Aplicações

Inomax aplica-se amplamente em diferentes áreas, por exemplo, aço, cimento, química, petróleo e gás, energia, polímero e borracha, celulose e papel, açúcar, minerais e mineração, engenharia elétrica,Setor de automação de automóveis e edifícios para fornecer uma solução completa e de alta qualidade e eficiência energética.

Como o papel importante para a automação marítima, a Inomax VFD assume uma responsabilidade importante.
Não importa se é o propulsor Azimuth ou o propulsor de proa, ou o guindaste ou o guindaste.

Máquinas para proteger os túneisA utilização de tubulações é essencial para a construção de túneis subterrâneos e é amplamente utilizada em várias indústrias, tais como transportes, mineração e energia hidroeléctrica.controlar o túnel protegida máquina precisa ter grande torque e também precisa VFD com tamanho menor porque o espaço limitadoUm sistema de controlo de frequência fiável e eficiente é, por conseguinte, essencial para o êxito das operações de túnel.A solução INOMAX de accionamento de frequência de arrefecimento de líquidos oferece um sistema de controlo óptimo que satisfaz as exigências das operações de túnel.

O sistema consiste em unidades de frequência, sistema de refrigeração por água.pode realizar o controlo de alta precisão de motores de indução comuns e motores de ímã permanente de alta eficiência na grande faixa de potência sob a condição de 380A sua estrutura ultracompacta e a sua elevada densidade de potência tornam-na especialmente adequada para aplicações com espaço de instalação limitado e ambientes adversos.e tem um excelente desempenho em várias condições ambientais extremas.

Vantagens da solução INOMAX de refrigeração líquida por acionamento de frequência

Eficiência elevada
A solução INOMAX de refrigeração a líquido com accionamento de frequência é altamente eficiente e pode proporcionar uma economia de energia de até 70% em comparação com os sistemas convencionais de arrefecimento a ar.Isto é conseguido através do uso de motores refrigerados a água, que têm uma eficiência superior aos motores refrigerados a ar. Os refrigeradores líquidos asseguram também que o sistema funcione a temperaturas ótimas,Reduzir o consumo de energia e minimizar o desgaste dos componentes.

Desempenho confiável
A solução INOMAX de accionamento de frequência de arrefecimento líquido foi concebida para oferecer um desempenho fiável em ambientes adversos.

Manutenção fácil
A solução INOMAX de accionamento de frequência de arrefecimento de líquido é fácil de manter e requer um tempo de inatividade mínimo.facilitando a substituição ou reparação de componentes defeituososOs refrigeradores líquidos são também concebidos com painéis removíveis para uma fácil limpeza.

A unidade multi-módulo Inomax ACS880 vem com vários tipos de unidades de alimentação, incluindo unidades de alimentação de diodos e unidades de alimentação regenerativa e estão disponíveis como versões arrefecidas a ar e líquido.Uma única fonte de alimentação e um arranjo de autocarro de CC com vários inversores reduzem a potência da linha e o tamanho do sistema.

Utilizar o controlo superior de praticamente qualquer tipo de motor AC com controlo directo do binário (DTC), incluindo motores de indução e de ímã permanente e máquinas síncronas.Soluções para muitas aplicações diferentes (como máquinas de papel, enroladores, laminadoras, linhas de processamento, guindastes, perfuração e marinha) são possíveis com conectividade flexível e uma ampla gama de opções.
