Inomax 380V Filtro de Ondas Sinusais para Redução de Acúmulo de Calor e Minimiza o Ruído

Introdução de filtros de ondas senoidais

Os filtros de ondas senoidais (também conhecidos como filtros sinusoidais) são componentes passivos usados para fornecer circuitos elétricos com as frequências corretas para garantir um desempenho ideal.São dispositivos de baixa passagem, o que significa que deixam passar sinais de baixa frequência, mas bloqueiam ou impedem sinais de alta frequência..

Os circuitos que requerem cabos mais longos geralmente têm filtros sinusoidais para converter sinais de modulação de largura de pulso retangular (PWM) em tensão de onda lisa.Isso evitará danos prematuros no circuito e prolongará a vida útil dos motores de CA, reduzindo o estresse no isolamento do motor.

Para que são utilizados os filtros sinusoidais?

Os filtros sinusoidais protegem os enrolamentos e rolamentos do motor contra danos causados por picos de tensão, desvio de cabos, perda de corrente e superaquecimento.,transportadores, compressores, elevadores e guindastes.

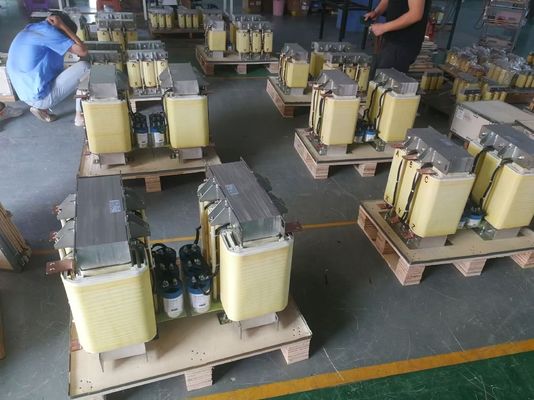

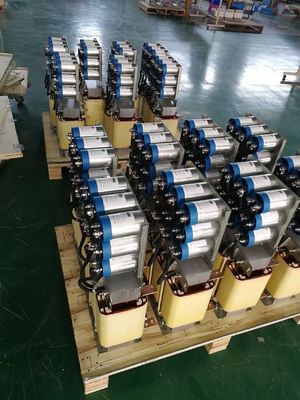

Filtros de ondas sinusoidais Inomax

Os filtros de onda sinusal Inomax fornecem uma fonte de alimentação sinusoidal mais limpa para o seu motor. Isso reduz o acúmulo de calor, amplia o alcance do cabo e minimiza o ruído.,e cumprir regulamentos EMI mais rigorosos com um filtro Inomax.

Os filtros de ondas sinusoidais Inomax são ideais para aplicações que exigem ondas de saída sinusoidais.600 HzIsto é conseguido através do uso de módulos de condensadores e conjuntos de cabos cuidadosamente concebidos.

Nossos filtros são construídos para lidar com uma tensão nominal de 220V 400V 440V 480V 525V 690V AC e estão disponíveis em classificações de corrente de 1.3A a 710A, tornando-os adequados para várias aplicações.

Corrente e tensão nominal

Os filtros de ondas senoidais padrão da Inomax® são projetados para serem aplicados com os acionamentos de motores padrão mais usados e com os motores disponíveis no mercado global.Para requisitos específicos e especiais, a Inomax projeta filtros de ondas senoidais personalizados adaptados às necessidades específicas.

Em princípio, a corrente nominal do motor e o ciclo de funcionamento definem a
Os filtros sinusoidais Inomax são classificados para 150% de sobrecarga durante 1 minuto, um por hora.Acima de 150% de corrente nominal a saturação da indutividade pode ser alcançada e destruir os apacitores.
Recomenda-se que a corrente nominal do filtro de onda senoidal seja
iguais ou superiores à corrente nominal do motor e devem corresponder e ser compatíveis com as capacidades nominais e de ciclo de trabalho da unidade motora.
Para os motores que alimentam transformadores de isolamento, selecionar um filtro de ondas senoidais com uma corrente nominal igual ou superior à corrente primária do transformador.

Seleção do filtro de onda senoidal

No que diz respeito à tensão, a Inomax oferece filtros de ondas senoidais para aplicações de 400 VAC, 500 VAC, 600 VAC e 690 VAC.a tensões > 500 VAC são recomendados filtros de ondas senoidais, para proteger o isolamento do enrolamento do motor contra picos de alta tensão.
Em casos em que a selecção do motor tenha sido feita antes da selecção do filtro de ondas senoidais, a forma habitual é dimensionar o filtro de ondas senoidais para o motor correspondente.A selecção adequada da potência depende, por um lado, das especificações relacionadas com as unidades, por exemplo, corrente nominal, tensão, frequência da linha, frequência de comutação dos motores, frequência do motor, condições ambientais (temperatura,O motor e os requisitos de desempenho da aplicaçãoAlém disso, é necessário considerar o comprimento do cabo do motor, o tipo de cabo, o tipo de motor e alguns requisitos específicos de aplicação.
