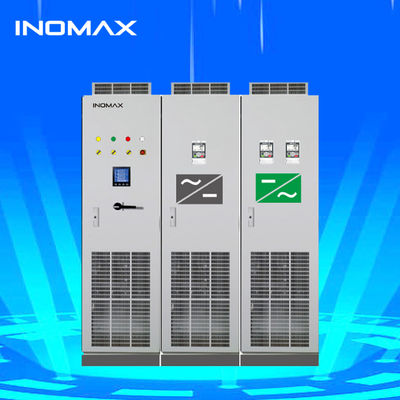

Dispositivo de frequência variável de entrega rápida para motor PMSM de baixa tensão com garantia de 18 meses

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
preço:	$500

Detail Information

Descrição do produto

Detail Information

Lugar de origem:

CHINA

Certificação:

Modo de controle:

Controle de compensação de deslizamento, controle V/F, controle vetorial sem sensor, controle de tor

Tensão nominal:

220 V, 380V, 690, 1140

Fase de potência:

Poder nominal:

1.5 kW-5000 kW

Dimensões:

167,5*185.8*80mm

Alcance de potência:

0,75kW-5000kW

Faixa de tensão:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Tipo de protocolo:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Resposta de torque:

menos de 5 ms

Repetibilidade de torque:

Precisão da velocidade:

Menos de 0,5%

Resolução de velocidade:

0,01Hz

Frequência de saída:

0 ~ 1000Hz

Entrar thdi:

<5%

Harmônicos:

menos de 3%

Destacar:

Dispositivo de distribuição rápida de frequência variável

VFD do motor PMSM de baixa tensão

Garantia de 18 meses Inversor de frequência

Descrição do produto

VFD AC de entrega rápida para motor PMSM de baixa tensão

Descrição do produto

Acionamento DTC de alto desempenho ACS 880 para aplicações industriais

Modelo de referência	Análogo do ACS880 abb
Tipo de produto	Acionamento DTC de alto desempenho
Aplicações	Complexo, Pesado, Controle de velocidade, Controle de tensão, Controle de posição, Controle de elevação, DTC, STO, Controle de binário de direção, Seguro de binário desligado
Faixa de potência	00,75 kW-5000 kW
Voltagem	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Modo de controlo	Controle DTC, Controle de vetores
Protocolos	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garantia	24 meses

ACS880 Vantagens

Tecnologia de controlo direto do binário (igual à ABB)
Compatível com qualquer motor AC sinusoidal, incluindo motores IM/PM/SynRM/Servo
Inversor de quatro quadrantes com feedback energético para economia de energia e harmônicos reduzidos

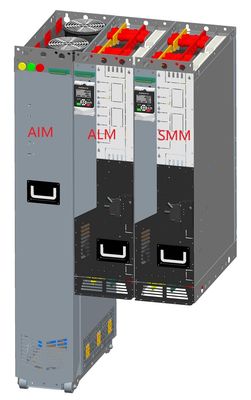

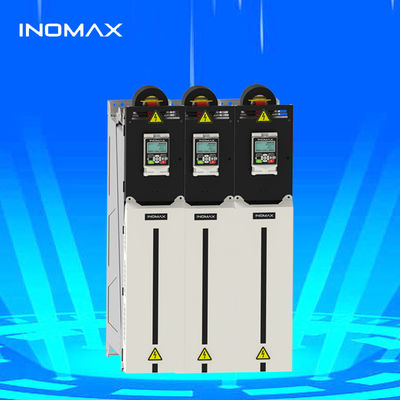

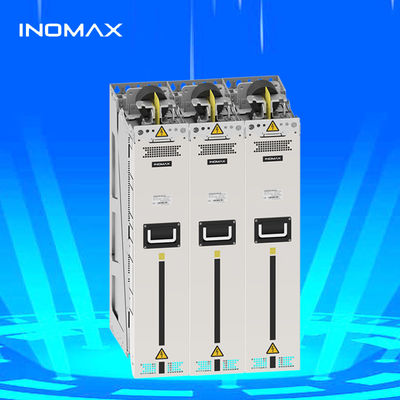

Suporte a inversores de tipo "stack" ou a inversores de tipo "multi-drive modules"
Intervalo de 380V-690V de 0,75KW-5000KW
Filtros EMC padrão integrados, reator de CC e unidades de travagem
Suporta vários protocolos de comunicação: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x o binário em velocidade zero sem controlo de sensores, comutação suave entre o condutor e o travão
Tempo de resposta ao binário < 5 ms para aplicações sem sensores (0 passos até ao binário nominal)
Precisão da resposta dinâmica do ciclo de velocidade: 0,7%
Precisão de velocidade das aplicações sem sensor < 0,5% (sensor não necessário em 95% das aplicações)
A tecnologia avançada de controle magnético fraco minimiza as perdas do motor
Ventilador inteligente com controle de temperatura aumenta a vida útil do motor
Função especial de programação lógica reduz os custos do PLC
Macros de parâmetros de aplicativos múltiplos embutidos para operação fácil de usar

Experiência de aplicação

Projeto de Metalurgia - Fábrica de Ferro e Aço de Henan Yaxin

O processo de fabricação de aço do conversor requer sistemas de controlo precisos para a produção de aço fundido de qualidade.alcançar a sincronização absoluta e eliminar os problemas de "nodding" e "shaking".

Projeto de moinho reversível de 20 rolos

Nossa aplicação de acionamento regenerativo incluiu 4 motores (1900kW de enrolamento principal, 2x2000kW de enrolamento, 250kW de desenrolamento) com entrada de 690VAC.O sistema alcançou uma precisão de controlo da tensão < 1% com uma velocidade máxima da linha de rolamento de 600 m/min.

Experiência em elevação de minas

As nossas unidades foram selecionadas pelo grupo SIEMAG TECBERG para sistemas de elevação de eixos que exigem baixos harmônicos e alto binário em baixa frequência, mantendo a segurança em operações críticas de baixa velocidade.

Projeto de banco de ensaio motor

Nosso sistema com 2 motores (MUT e DM) fornece capacidades de teste abrangentes, incluindo durabilidade, aumento de temperatura, desempenho de sobrecarga, enfraquecimento do campo e exibição de dados em tempo real.

Navio de investigação científica Xiangyanghong

O nosso sistema de acionamento foi selecionado para esta aplicação de guincho marítimo de ponta que requer harmônicos < 3% para proteger equipamentos eletrónicos sensíveis,demonstrando uma coordenação superior do binário e características de baixa EMI.

Aplicações no campo petrolífero

As nossas soluções VFD para sistemas de bomba de perfuração e de motor superior oferecem um desempenho fiável em operações exigentes de campos petrolíferos.

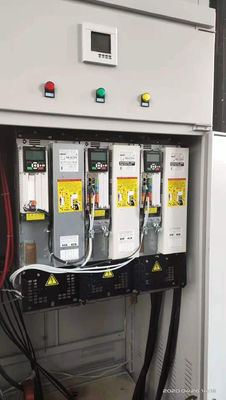

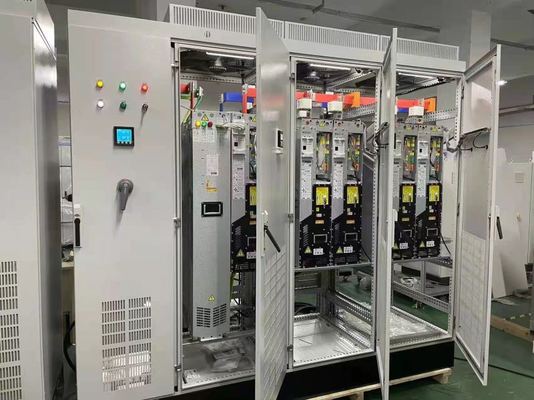

Produção e embalagem

Perguntas frequentes

O que é o controlo direto do binário?

O controle direto do binário (DTC) é um método avançado de controle do motor que fornece uma resposta rápida ao binário sem a necessidade de transformações de coordenadas complexas.

Qual é o benefício do controlo direto do binário?

Resposta rápida ao binário e ao fluxo através da alteração de referências
Alta eficiência com perdas de comutação minimizadas
Nenhuma sobrecarga na resposta de passo
Não são necessárias transformações de coordenadas dinâmicas
Não é necessário um modulador separado
Não são necessários controladores de corrente PI ou ajustes
O processo de comutação aleatória reduz o ruído audível
Compensar automaticamente as variações de tensão de CC

Que tipo de motor é compatível com inversores?

Os motores de indução de CA de três fases são compatíveis, preferencialmente motores de classe inversor com isolamento de tensão adequado (800V para classe 200V, 1600V para classe 400V).

Quais são as causas comuns de falha motora?

De acordo com estudos: 41% ligados ao rolamento, 37% ligados ao estator, 10% ligados ao rotor e 12% outras causas.

Como se seleciona um VFD?

Considerar primeiro o tamanho do motor e os requisitos de aplicação, em seguida, combinar as especificações do VFD em conformidade.
