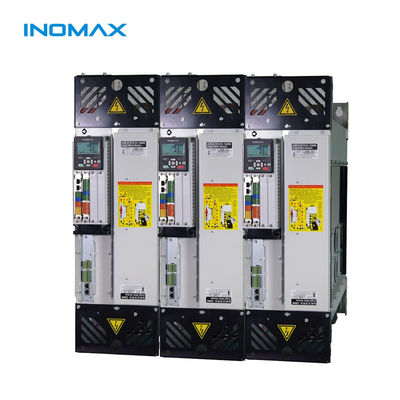

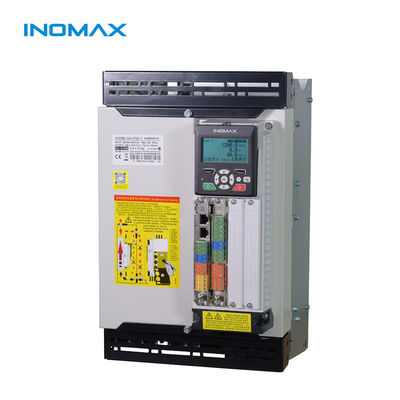

500KW-1000KW VFD de baixa tensão para motor PMSM com 220V-690V de potência de 3 fases

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
preço:	$500

Detail Information

Descrição do produto

Detail Information

Lugar de origem:

CHINA

Certificação:

Modo de controle:

Controle de compensação de deslizamento, controle V/F, controle vetorial sem sensor, controle de tor

Tensão nominal:

220 V, 380V, 690, 1140

Fase de potência:

Poder nominal:

1.5 kW-5000 kW

Dimensões:

167,5*185.8*80mm

Alcance de potência:

0,75kW-5000kW

Faixa de tensão:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Tipo de protocolo:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Resposta de torque:

menos de 5 ms

Precisão da velocidade:

Menos de 0,5%

Resposta dinâmica:

0,7% s

Faixa de frequência:

0 ~ 1000Hz

Resolução de frequência:

0,01Hz

Entrar thdi:

<5%

Torque de saída:

2 vezes torque em velocidade zero

Destacar:

500-1000 kW VFD

Motor de frequência variável 220V-690V

Inversor da frequência de 3 fases

Descrição do produto

VFD AC de 500-1000 kW para motor PMSM de baixa tensão

Acionamento DTC de alto desempenho concebido para aplicações industriais complexas que requerem um controlo preciso da velocidade, tensão e posição.

Modelo de referência	Análogo do ACS880 abb
Tipo de produto	Acionamento DTC de alto desempenho
Aplicações	Complexo, Pesado, Controle de velocidade, Controle de tensão, Controle de posição, Controle de elevação, DTC, STO, Controle de binário de direção, Seguro de binário desligado
Faixa de potência	00,75 kW-5000 kW
Voltagem	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Modo de controlo	Controle DTC, Controle de vetores
Protocolos	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garantia	24 meses

Vantagens do ACS880 DTC Drive (2.2KW-5000KW)

Tecnologia de controlo direto do binário equivalente aos sistemas ABB
Compatível com todos os motores AC sinusoidais, incluindo os motores IM/PM/SynRM/Servo
Inversor de quatro quadrantes com feedback energético para economia de energia e harmônicos reduzidos

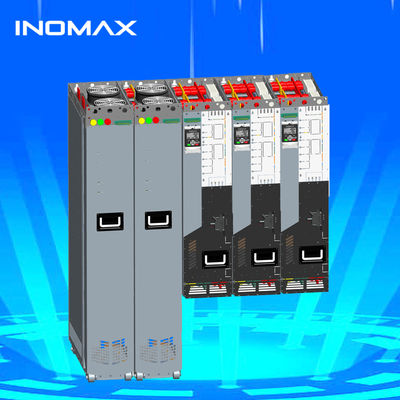

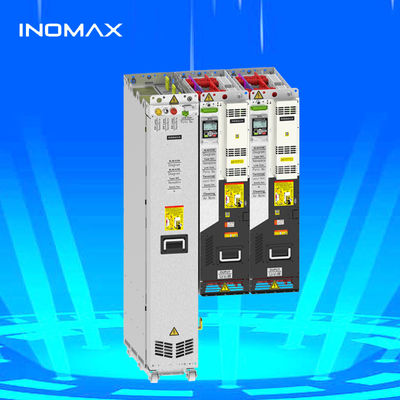

Suporta configurações de módulos de tipo de pilha ou multi-drive
Função 380V-690V de 0,75KW-5000KW
Filtros EMC integrados, reatores de CC e unidades de travagem
Suporta vários protocolos de comunicação: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x binário a velocidade zero sem controlo do sensor
Tempo de resposta do binário < 5 ms para aplicações sem sensores (1% de repetibilidade do binário)
Precisão da resposta dinâmica do ciclo de velocidade: 0,7%
Precisão da velocidade sem sensores < 0,5% (elimina sensores em 95% das aplicações)
Tecnologia avançada de controlo magnético fraco para poupança de energia e redução do ruído do motor
Ventilador inteligente com controlo de temperatura para eficiência energética e vida útil prolongada da unidade
Função de programação lógica integrada reduz a necessidade de PLCs externos
Macros de parâmetros de aplicação pré-configurados para uma comissionamento mais rápida

Aplicações industriais

A ACS 880 com funções de controle direto de binário e poupança de energia possui regeneração e feedback de energia em quatro quadrantes, com filtros e reatores embutidos.

Produção de aço
Fabricação de cimento
Processamento químico
Operações de petróleo e gás
Geração de energia
Produção de polímeros e borracha
Fabricas de celulose e papel
Processamento de açúcar
Minerais e operações de mineração

Experiência em projectos de metalurgia

O processo de fabricação de aço do conversor na fábrica de ferro e aço de Henan Yaxin exigia um controlo preciso para a produção de aço fundido de qualidade.

Motores de frequência variável de 4x 90 kW para rotação contínua de 360°
Posicionamento preciso em qualquer ponto com regulação de velocidade
Bloqueio de segurança com lança de oxigénio, carro de lagarta e capô de combustível
Operação tolerante a falhas para completar o ciclo de produção de aço em curso durante falhas
Carga de choque e amortecimento das vibrações de torção

Implementação da solução

Configuração de controlo mestre/escravo com comunicação interna entre as unidades garante sincronização absoluta de todos os 4 motores.O inversor hospedeiro ajusta a velocidade e a saída de binário, enquanto os inversores escravos seguem a resposta de binário, eliminando os problemas de "nodear" e "sacudir".

Aplicação de laminadores

Projeto de moinho reversível de 20 rolos com tecnologia de propulsão regenerativa:

Motor principal de enrolamento de 1 x 1900 kW
Motores de enrolamento de 2 x 2000 kW
1 x 250 kW motor de desalinhamento
Voltagem de entrada 690VAC
Precisão do controlo da tensão < 1%
Velocidade máxima da linha de rolamento: 600 m/min
Projeto do sistema: inversor 5x AFE + 16x SMM

Experiência em elevação de minas

O grupo SIEMAG TECBERG selecionou os nossos motores para sistemas de elevação de eixos que requerem:

Função de baixos harmônicos
Torque elevado a baixa frequência
Controle preciso de velocidade baixa para a segurança

Projeto de banco de ensaio motor

O sistema dispõe de dois motores (MUT e DM) com velocidade e binário geridos pelo controlador, permitindo:

Ensaios de durabilidade e de propriedades mecânicas
Avaliação do desempenho de aumento de temperatura e sobrecarga
Análise do desempenho e da eficiência do enfraquecimento de campo
Impressão em tempo real da tensão, corrente, binário, velocidade, potência e eficiência

Seleção do VFD para banco de ensaio

Principais componentes:

Rectificador frontal ativo (AFE) com filtro LCL (THDi<5%)
2x unidades de potência com gama de saída de 0-1000 Hz (0,01 Hz de resolução)
Resposta ao binário em circuito aberto < 20 ms
Unidade de controlo do rectificador (UCR) e unidade de controlo do inversor (UCI)

4Q Vantagens do impulso regenerativo

Economias de energia significativas através de feedback da rede
Características de carga bidireccional
Largo intervalo de adaptação de velocidade (torque nominal de zero a 5-6 vezes o enfraquecimento do campo)
Velocidade de resposta ao binário elevada (nível de ms)
Capacidade anti-arrastamento para utilização multiuso

Sistema de controlo de guincho marítimo

O guincho do cabo principal do navio de pesquisa científica Xiangyanghong de 10.000 metros requer:

Harmonicas < 3% para evitar interferências eletromagnéticas
Coordenação de binário multi-máquina de alta precisão
Harmónicos de condução e radiação extremamente baixos

Aplicações no campo petrolífero

Perguntas Frequentes

O que é o controlo direto do binário?

O Controle Direto de Torque (DTC) é um método avançado de controle do motor que regula diretamente o torque e o fluxo sem exigir transformações de coordenadas complexas.Ele fornece resposta de binário rápido e alta eficiência, minimizando as perdas de comutação.

Quais são os benefícios do controlo direto do binário?

Resposta rápida do binário e do fluxo às alterações de referência
Alta eficiência com perdas de comutação minimizadas
Nenhuma sobrecarga na resposta de passo
Não são necessárias transformações de coordenadas dinâmicas
Não é necessário um modulador separado
Não são necessários controladores de corrente PI ou ajuste
O processo de comutação aleatória reduz o ruído audível
Compensação automática das variações de tensão de CC
Sincronização rápida com máquinas rotativas

Que tipo de motor é compatível com inversores?

Os motores de indução de CA de três fases são compatíveis, preferencialmente motores de classe inversor com isolamento de 800 V para inversores de classe 200 V ou isolamento de 1600 V para inversores de classe 400 V.Sempre combinar o inversor para as especificações do motor.

Quais são as causas comuns de falha motora?

Estudos da indústria mostram: 41% relacionados com rolamentos, 37% relacionados com estator, 10% relacionados com rotor e 12% outras causas.

Como se seleciona um VFD?

Considere as especificações do motor, os requisitos de aplicação, as condições ambientais e as características necessárias, como frenagem, protocolos de comunicação e precisão de controle.
