2000HP Filtro Harmônico Passivo THDI Menos de 5% Filtro Shunt Passivo Operação estável

Devido ao uso extensivo de equipamentos de carga não lineares em campos comerciais e industriais, o sistema de alimentação de empresas existe poluição harmônica pesada.Melhorar a qualidade da energia da rede e assegurar o funcionamento seguro da redeEm geral, as empresas usam filtros harmônicos ativos ou dispositivos de filtro harmônico passivo para reduzir o harmônico.

1Configuração e princípio de funcionamento são diferentes

Filtro Harmônico Activo (AHF), também chamado de Filtro de Potência Ativa (APF), is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
O sistema de filtros harmônicos ativos é constituído principalmente por três partes: módulo de detecção harmônica, módulo de controlo e módulo de ponte do inversor.Quando os harmônicos na grade são detectados pelo módulo de detecção harmônica, o módulo de comando calculará o valor de corrente a compensar e enviará o comando para o módulo de ponte do inversor,então o módulo ponte inversor gera uma corrente igual, mas oposta para compensar a corrente harmônicaPodemos tomar o filtro ativo como uma fonte de corrente, que pode alcançar o efeito de filtragem harmônica gerando ativamente corrente harmônica reversa.

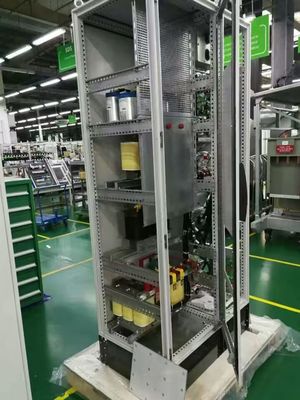

O Filtro Harmônico Passivo (PHF) é um dispositivo de filtragem mecânico que é feito combinando capacitores de potência, reatores e resistores.Com base nas características de impedância inerentes do condensador e da resistência, o filtro de potência passivo apresenta uma baixa impedância para a corrente harmônica de uma frequência específica e fornece um canal de desvio para a corrente harmônica nesta frequência,permitindo que a corrente harmônica flua para o filtro em vez da rede de energiaO filtro passivo é como uma carga adicional que absorve harmônicos.

2A capacidade de filtragem harmónica e compensação de energia reativa é diferente.

O APF pode responder ativamente dentro de um certo intervalo e rastrear e compensar dinamicamente a mudança da corrente harmônica na rede elétrica.Pode compensar todas as harmônicas ou compensar seletivamente as ordens harmônicas entre a 2a e a 50a ordemO efeito das oscilações harmônicas pode atingir mais de 95%.O filtro ativo também pode compensar dinamicamente a potência reativa da onda fundamental e melhorar o fator de potênciaAlém disso, o AHF adota um método linear dinâmico em tempo real para a compensação, que pode reduzir os harmônicos flutuantes e a potência reativa que variam em freqüência e tamanho ao mesmo tempo,e a correção da potência reativa é sem passos e sem limiares de comutação.
A maioria dos filtros harmônicos passivos são projetados para harmônicos de frequências específicas.Só pode eliminar as harmônicas de ordens fixas (3,5,7) numa determinada faixa de frequência. Como a estrutura é simples, a compensação dinâmica em tempo real não pode ser realizada.E porque o filtro de potência reativa precisa ocupar a capacidadeAlém disso, os filtros passivos usam um método de compensação não linear para lidar com a otimização de potência reativa.Porque é entrada gradual, existe um limiar de mudança para a compensação.

3O tempo de resposta e a influência da variação de frequência são diferentes.
O filtro harmônico ativo adota o sistema de controlo IGBT, que possui alta controlabilidade e resposta rápida, e o desempenho de compensação não é afetado pela frequência da rede.O algoritmo avançado permite que o dispositivo calcule a saída da próxima frequência de comutação dentro de 10 msPor conseguinte, a velocidade de resposta não excede 10 ms. Pode realizar uma compensação rápida e estável para harmônicos de mudança rápida.
O reactor de filtragem harmônica passiva usa a comutação do contador.que diminuirá o efeito de filtragem harmónica.

4A influência da impedância do sistema e as variações de carga são diferentes.
Os filtros ativos não são influenciados pela impedância do sistema e pelas variações de carga, podendo eliminar o risco de ressonância com a impedância do sistema.Quando o componente de harmônicos for superior à capacidade de compensação AHF, apenas o efeito de compensação é reduzido, e o equipamento não será danificado.
Os filtros passivos são seriamente afectados pela impedância da rede e existem riscos de amplificação harmónica e ressonância harmónica.O PHF pode ser danificado ou mesmo queimado devido à sobrecarga.

5A capacidade de expansão é diferente.
O diagrama do filtro harmónico ativo é um projeto modular com alta densidade de energia e estrutura leve.A capacidade pode ser ampliada através da inserção de novos módulos AHFAlém do filtro harmónico ativo tipo rack, o AHF possui também módulos de montagem na parede, que podem ser instalados mesmo sem o armário.
Os filtros harmônicos passivos têm uma grande quantidade de configuração de bancos de capacitores de potência.Uma vez terminada a instalaçãoSe for necessária a expansão do PHF, é necessário reinserir o circuito do filtro e reorganizar o espaço de todo o gabinete.É muito provável que adicione um novo gabinete de distribuição de energiaAlém disso, as características de filtragem dos filtros passivos são fortemente afectadas pelos parâmetros do sistema.o dispositivo de filtragem pode falhar ou até causar ressonância.

6O custo de produção e manutenção é diferente.
Os filtros harmônicos ativos usam comutação de alta frequência de componente elétrico avançado para realizar o cancelamento harmônico, de modo que o custo de produção é relativamente alto.Mas embora o custo do investimento inicial seja elevado, o melhor efeito de compensação, as baixas perdas e os baixos custos de manutenção tornam-no mais económico de uma perspectiva a longo prazo.
O custo inicial de investimento do PHF é baixo, mas devido às suas desvantagens, como grande perda e o próprio dispositivo tem conteúdo harmónico, etc.,o custo de manutenção futuro é relativamente elevado.

7Os locais de aplicação são diferentes.
O filtro de potência ativa é utilizado principalmente para os locais onde o componente harmónico e o tamanho mudam dinamicamente e o componente harmónico é rico.
Os filtros de potência passivos são adequados principalmente para locais onde os componentes harmônicos e o tamanho são relativamente estáveis e os componentes harmônicos são relativamente simples.

Em suma, AHF VS PHF, qual é melhor para melhorar a qualidade da energia?

Os filtros harmônicos ativos são a série moderna de filtros harmônicos passivos.Filtro de energia ativo é a primeira escolhaSe o orçamento for limitado, a compensação de combinação híbrida de filtro harmónico ativo e bancos de condensadores convencionais também são aceitáveis.Os filtros passivos serão a melhor escolha..

A Inomax é uma especialista profissional em filtragem harmônica. Não só produzimos equipamentos de filtragem harmônica, mas também oferecemos soluções de filtragem harmônica.Os nossos engenheiros irão ajudá-lo a analisar e dar a solução exata para melhorar PF e reduzir THDi gratuitamente.
